Profilschienenführungen mit unbegrenztem Hub
Die eingesetzten Linearführungen bilden die entscheidende Basis in allen Bereichen

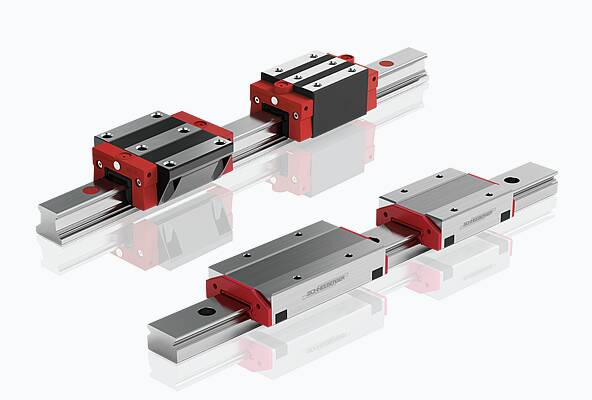

Profilschienenführung mit Rollen - MONORAIL MR
Hohe Steifigkeit, grosse dynamische und statische Tragfähigkeit, hohe Laufruhe sowie allseitige Abdichtung des Wagens, diese Eigenschaften sind die Hauptmerkmale der Wälzführung MONORAIL MR.
Profilschienenführungen mit Kugeln – MINIRAIL und MONORAIL BM
Die Präzisions-Miniatur-Profilschienenführung MINIRAIL eignet sich insbesondere für die Industrie- und Laborautomatisierung. Die MONORAIL BM Kugelführungen hingegen sind verlässliche Komponenten für vielfältige Anwendungen im gesamten Industriespektrum. In Anwendungen, wie zum Beispiel Maschinen für Nahrungsmittel, Medizintechnik und Reinraum oder Vakuum-Anwendungen sorgen die MONORAIL BM WR/SR Produkte für einen problemlosen, sauberen, präzisen und langen Betrieb der Linearachsen.
Profilschienenführungen mit integrierten Zahnstangen - MONORAIL BZ
Die MONORAIL BZ Systeme von SCHNEEBERGER sind hochpräzise Linearführungen mit integriertem Zahnstangentrieb auf Basis der bewährten MONORAIL BM Profilschienenführungen mit Kugeln. Die Vorteile aus der Integration von Profilschienenführung und hochgenauem Zahnstangenantrieb kommen hauptsächlich in der Handlings- und Automationsindustrie, an Laser- und Wasserstrahlschneidanlagen sowie an Holzbearbeitungsmaschinen zu Geltung.
Profilschienenführung mit integriertem Messsystem
Bei den Produkten MONORAIL AMSD 4B, AMSA 4B, AMSD 3B, AMSA 3B und AMSA 3L handelt es sich um integrierte magnetorestistive Linearmesssysteme mit Rollen oder Kugeln, die in einer analogen oder digitalen Ausführung erhältlich sind.
Rollen-Profilschienenführung mit integriertem magnetoresistives Messsystem
Auch das Produkt MONORAIL AMSABS ist ein integriertes magnetoresistives Messsystem. Als Basis dient dem AMSABS 3B hierbei eine Rollen-Profilschienenführung und dem AMSABS 4B eine Kugel-Profilschienenführung. Beim Produkt MONORAIL AMSABS 3L handelt es sich um ein integriertes absolutes Wegmesssystem.
Optisches, inkrementelles Messsystem
MSQscale ist ein optisches, inkrementelles Messsystem und besteht aus dem MINISLIDE MSQ Führungssystem und weiteren Komponenten. Das Wegmesssystem MINISCALE PLUS basiert auf der Miniaturführung MINIRAIL und wurde für hohe Geschwindigkeiten und Beschleunigungen im Arbeitsprozess entwickelt.
Häufig gestellte Fragen (FAQ) zu SCHNEEBERGER Profilschienenführungen
Was sind Profilschienenführungen?
SCHNEEBERGER-Profilschienenführungen sind kompakte, einbaufertige Linearführungssysteme, bestehend aus einer Profilschiene und einem wälzgelagerten Führungswagen mit geschlossenem Wälzkörperumlauf. Sie ermöglichen eine reibungsarme, spielfreie und präzise Bewegung in Längsrichtung und nehmen Kräfte sowie Momente aus allen Richtungen auf. Zusätzlich können sie auch Antreiben und Messen durch integrierte Zahnstangen und Wegmesssysteme erfüllen.
Was sind die Vorteile einer Rollenführung?
Die SCHNEEBERGER MONORAIL Rollenführung bietet hohe Steifigkeit, große Tragfähigkeit, hohe Laufruhe und allseitige Abdichtung des Wagens. Dies ermöglicht bessere Formgenauigkeit und Oberflächengüte sowie längere Werkzeugstandzeiten, was sie besonders wirtschaftlich und leistungsstark für den modernen Maschinenbau macht.
Was sind die Vorteile einer Kugelführung?
Die SCHNEEBERGER MONORAIL Kugelführung BM zeichnet sich durch sehr gute dynamische Eigenschaften und hohe Wirtschaftlichkeit aus. Durch optimiertes Design wird eine hohe Laufruhe, geringe Reibung und hohe Verfahrgeschwindigkeit erreicht. Zudem sorgt das trapezförmige Schienenprofil für hohe Steifigkeit und reduzierten Wartungsaufwand.
Wie ist die Genauigkeit von Profilschienenführungen?
Die Genauigkeit der SCHNEEBERGER MONORAIL-Führungen bestimmt maßgeblich die Präzision der gesamten Maschine. Verschiedene Genauigkeitsklassen ermöglichen die Anpassung an spezifische Anforderungen. Die Toleranzen und Ablaufgenauigkeit werden detailliert im Produktkatalog beschrieben.
Welchen Einfluss hat die Vorspannung bei Profilschienenführungen?
Die Vorspannung gewährleistet spielfreies Arbeiten und erhöht die Steifigkeit der Führung. Sie beeinflusst jedoch auch die Lebensdauer und den Verschiebewiderstand. SCHNEEBERGER bietet Profilschienenführungen in verschiedenen Vorspannklassen an, die sich nach der dynamischen Tragzahl richten.
Wie ist die Steifigkeit einer Profilschienenführung?
Die Gesamtsteifigkeit hängt von den Führungskomponenten und der Umgebungskonstruktion ab. Sie ist ein wesentliches Auswahlkriterium für SCHNEEBERGER MONORAIL-Führungen und wird im Produktkatalog in Diagrammform für die Kraftrichtungen Zug und Druck dargestellt.
Welchen Einfluss hat die Schmierung bei Profilschienenführungen?
Eine ausreichende Schmierung ist essenziell für die Funktion und Lebensdauer der Führungen. Sie reduziert Reibung, schützt vor Korrosion, mindert Laufgeräusche und kann zusätzliche Funktionen wie die Abfuhr von Wärme erfüllen. Eine angepasste Nachschmierung ist notwendig.
Welche Dichtungen sind bei Profilschienenführungen üblich?
Dichtungen schützen die Führungswagen vor Fremdstoffen und verhindern den Verlust von Schmierstoffen. Quer- und Längsabstreifer sorgen für Abdichtung in Bewegungsrichtung, und zusätzliche Abstreifer können bei starkem Schmutzanfall eingesetzt werden.
Welche Profilschienenführungen sind rostfrei?
SCHNEEBERGER bietet beschichtete Profilschienenführungen mit hoher Korrosionsbeständigkeit an. Für besonders anspruchsvolle Anwendungen, bei denen Korrosion vermieden werden muss, sind die MONORAIL BM WR/SR-Produkte aus korrosionsbeständigem Stahl erhältlich.
Gibt es Profilschienenführungen mit Zahnstangen?
Ja, SCHNEEBERGER bietet Linearführungen mit integriertem Zahnstangenantrieb an. Diese Systeme sind platzsparend, einfacher zu montieren und bieten wirtschaftliche Vorteile, da separate Zahnstangen entfallen. Typische Anwendungen sind in den Bereichen Automation und Maschinenbau zu finden.
Wie hoch ist die Lebensdauer von Profilschienenführungen?
Die Lebensdauer wird durch die Strecke bestimmt, die unter definierter Belastung zurückgelegt werden kann, bevor Materialermüdung eintritt. Die Berechnung basiert auf der dynamischen Tragzahl, der äquivalenten Kraft und der Wälzkörperform.
