MONORAIL BM - Lineare Kugelführungen
Sehr gute dynamische Eigenschaften und hohe Wirtschaftlichkeit sind die Kennzeichen der SCHNEEBERGER lineare Kugelführungen MONORAIL BM. Das Design mit wenigen aber optimal gestalteten Bauteilen ermöglicht durch die geringe Anzahl Übergänge in den Kugellaufbahnen hervorragende Laufeigenschaften, welche gekennzeichnet sind durch hohe Laufruhe, geringe Pulsation, niedrige Reibwerte und hohe Verfahrgeschwindigkeiten. Durch das trapezförmige Schienenprofil wurde eine hohe Steifigkeit der Führung erreicht und gleichzeitig der Wartungsaufwand erheblich reduziert, da Zusatzabstreifer ohne Demontage der linearen Kugelführungen gewechselt werden können. Die vollständige Abdichtung der Wagen gewährleistet eine hohe Zuverlässigkeit bei langer Lebensdauer.
Diese robuste und wirtschaftliche Führung rundet das SCHNEEBERGER Produktprogramm für industrielle Anwendungen mit hohen Anforderungen an die Geschwindigkeit, Zuverlässigkeit und Konstanz der Laufeigenschaften ab.
Edelstahlausführung
SCHNEEBERGER MONORAIL BM WR/SR wurden speziell für Anforderungen entwickelt, bei denen übliche Beschichtungen der Linearführungen an ihre Grenzen stossen. Dies ist immer dann der Fall, wenn in Prozessen die Emission von Partikeln unerwünscht ist oder die Leistung der Produkte durch Korrosion beeinträchtigt werden.
SCHNEEBERGER E-SHOP
SCHNEEBERGER Profilschienenführungen MONORAIL und MINIRAIL – begrenzte Stückzahl, einfach bestellt, schnell geliefert
Neue Wagentypen erweitern das Einsatzspektrum
Neue Wagentypen ergänzen die Schneeberger Monorail BM-Baureihe.
Die Profilschienenführungen MONORAIL BM sind seit vielen Jahren ein wichtiger Bestandteil der SCHNEEBERGER Produktpalette. Nun wurde das kugelgelagerte BM-Wagensortiment mit neuen, besonders niedrigen und kurzen Versionen nahezu verdoppelt. Damit eröffnen sich zahlreiche neue Einsatzfelder. Siehe das erweiterte Produktsortiment unter Produktübersicht Wagen.
Mehr Informationen:

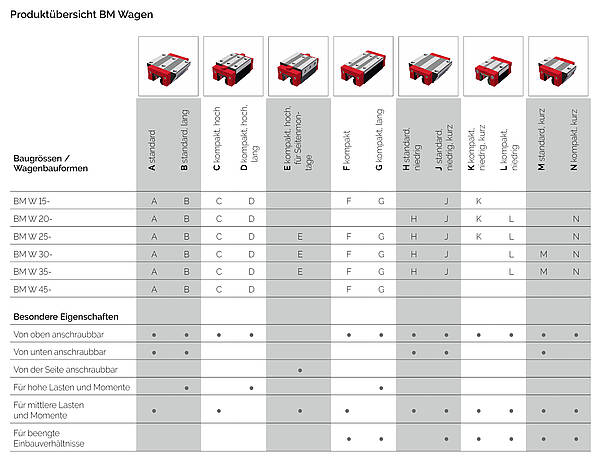

Produktübersicht BM Wagen
Technische Daten und Optionen
Abmessungen und Tragzahlen
Verlinkungen zu folgenden Grössen:
MONORAIL BM 15 Profilschienenführungen mit Kugeln
MONORAIL BM 20 Profilschienenführungen mit Kugeln
MONORAIL BM 25 Profilschienenführungen mit Kugeln
MONORAIL BM 30 Profilschienenführungen mit Kugeln
MONORAIL BM 35 Profilschienenführungen mit Kugeln
MONORAIL BM 45 Profilschienenführungen mit Kugeln
Sehr gute dynamische Eigenschaften und hohe Wirtschaftlichkeit sind die Kennzeichen der Kugelführung MONORAIL BM. Das neuartige Design mit wenigen aber optimal gestalteten Bauteilen ermöglicht durch die geringe Anzahl von Übergängen im Kugelumlauf hervorragende Laufeigenschaften, welche gekennzeichnet sind durch hohe Laufruhe, geringe Pulsation, niedere Reibwerte und hohe Verfahrgeschwindigkeiten.
Produktübersicht MONORAIL Wagen mit Kugeln
Produktübersicht BM Schienen
Technische Daten und Optionen
Abmessungen und Tragzahlen
Verlinkungen zu folgenden Grössen:
MONORAIL BM 15 Profilschienenführungen mit Kugeln
MONORAIL BM 20 Profilschienenführungen mit Kugeln
MONORAIL BM 25 Profilschienenführungen mit Kugeln
MONORAIL BM 30 Profilschienenführungen mit Kugeln
MONORAIL BM 35 Profilschienenführungen mit Kugeln
MONORAIL BM 45 Profilschienenführungen mit Kugeln
Durch das trapezförmige Schienenprofil wird eine hohe Steifigkeit der Führung erreicht und gleichzeitig der Wartungsaufwand erheblich reduziert, da Verschleissteile ohne Demontage der Führung gewechselt werden können. Die vollständige Abdichtung der Wagen gewährleistet eine hohe Zuverlässigkeit bei langer Lebensdauer. Diese robuste Führung ist somit vielseitig einsetzbar und eine ideale Ergänzung zu der Rollenführung MONORAIL MR.
Produktübersicht MONORAIL Schienen mit Kugeln
Downloads
MONORAIL Film
Kundenvorteile von MONORAIL: einfache Schmiermöglichkeiten und bis zu 6 Meter lange Führungsschienen – reduzieren die Stösse und den Montageaufwand.
SCHNEEBERGER Übersicht MONORAIL und AMS
Montageanleitung für SCHNEEBERGER MONORAIL Führungswagen
Montageanleitung für SCHNEEBERGER Kunststoffstopfen MRK/BRK
Pressemitteilung
Fachartikel/Anwendungsbeispiele
Lebensdauerberechnung für Schneeberger MONORAIL-Führungen
Berechnung ausschließlich für horizontale Anordnung einer Achse mit 2 Schienen und 4 Wagen. Der Koordinatenursprung befindet sich in der Mitte zwischen den Führungswagen auf der Schienenanschraubebene.
CAD Daten Typ BM (mit Kugeln) zum Downloaden:
Die ausgewählte Grösse kann konfiguriert werden und steht in allen gängigen Datenformaten zur Verfügung Bitte klicken Sie auf die entsprechende Grössenkombination um den Download zu starten.
Wenn Sie auf den folgenden Link klicken, werden Sie automatisch zu CADENAS weitergeleitet.CAD Daten öffnen
Vorteile
- Hohe Steifigkeit und hohe Tragfähigkeit in allen Richtungen
- Ruhiger, weicher und schwingungs- sowie reibungsarmer Lauf
- Geschwindigkeiten bis zu 5 m/s und Beschleunigungen bis zu 100 m/s²
- Große Auswahl an Wagen- und Schienentypen für vielfältige Anwendungen
- Vier verschiedene Genauigkeitsklassen
- Vier verschiedene Vorspannungsklassen
- Wagen- und Schienentypen zur Befestigung von oben oder von unten
- Einteilige Schienenlänge bis zu 6 m
- Lange Lebensdauer
- Einfache und kostengünstige Wartung
- Grosses Angebot an Zubehör und Optionen
- Verschiedene Beschichtungsarten zum Korrosionsschutz
- Integriertes Wegmesssystem verfügbar
- Integrierte Zahnstange als Option möglich
Eigenschaften
- O-Geometrie
- 2-Punkt-Kontakt
- Optimierte Laufbahngeometrie
- Schienen mit Trapezprofil
- Vollständige Abdichtung
- Vielseitige Schmiermöglichkeiten
- Durchgehärtete Wagen
- Austauschbarkeit
