SchweizSCHNEEBERGER Absolutes Messsystem SAM
Präzision auf kleinstem Raum – Das SCHNEEBERGER Absolut-Messsystem SAM setzt neue Maßstäbe in der Industrie 4.0. Für hochpräzise Anwendungen in Maschinenbau und Medizintechnik.
Kontaktformular für Produktanfragen
Haben Sie Fragen zu diesem Produkt? Bitte schicken Sie uns eine Nachricht. Unsere Vertriebsmitarbeiter helfen Ihnen gerne.
Das SCHNEEBERGER Absolut-Messsystem SAM bringt Linearführungen in die digitale Industrie 4.0. Die innovative Lösung integriert Führen und Messen in einem System und unterstützt mehrere Schnittstellen gleichzeitig, darunter BiSS/SSI und analog Sin/Cos. Die direkt auf die Führungsschiene gelaserte Skala ermöglicht eine präzise und verlässliche Positionsmessung mit einer Genauigkeit von über 2 µm. Mit einem kompakten Sensor von nur 9,9 x 5,0 x 1,1 mm passt SAM selbst in kleine Linearführungen wie die MINIRAIL Größe 5. Diese Plug-and-Play-Lösung spart Kosten und Zeit und ist ideal für präzise Anwendungen in Bereichen wie Maschinenbau und Medizintechnik.
Ihre Vorteile:
- Führen und Messen als integrierte Systemlösung
- Kleinstes integriertes absolutes Messsystem
- Plug & Play
- Kalibrierte Parameterwerte im internen EEPROM des Sensors gespeichert
- Sensor mit Miniaturstecker
- Kundenspezifisches Flexprint-Design
- Signalkonditionierung (Offset, Amplitude, Phase) mit Autokalibrierung
- Lineare Auflösung 100 nm
- Absolute Positionsgenauigkeit: < 2 μm (3-Sigma)
- Abmessungen des Sensors: 9,9 x 5,0 x 1,1 mm
- Patent angemeldet
- Direkt auf die Führungsschiene gelaserte Skala
Kundenspezifische Flexprint Designs

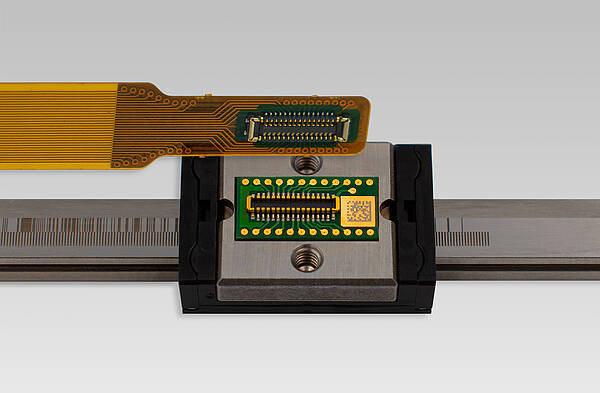

Smarte Steckverbindung für FPC's

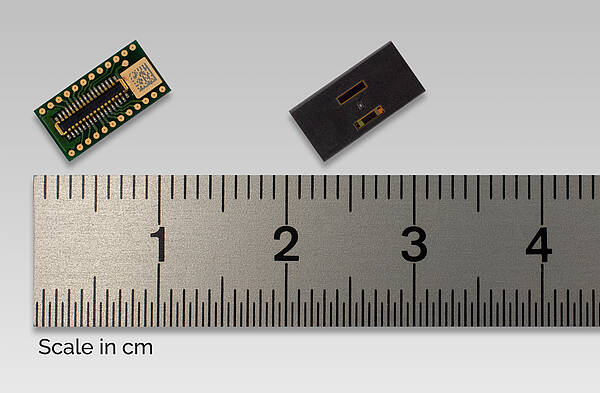

Kleinster integrierter absoluter Sensor
Gelaserte Skala auf der Schiene
MINISAM
Häufig gestellte Fragen zum SAM Messsystem von SCHNEEBERGER
Welche Vorteile bietet das MINISAM Messsystem?
MINISAM ist eine All-in-One -Lösung und das kleinste integrierbare Messsystem für Miniaturführungen. Es handelt sich um ein Plug and Play System, das direkt einsatzbereit ist und keine zusätzlichen Einstellungen oder Abgleiche benötigt.
Welche Schnittstellen unterstützt das SAM Messsystem?
Das SAM Messsystem bietet fünf Schnittstellenoptionen: BiSS/SSI, ABZ, UVW, SPI und analoge Sin/Cos-Schnittstellen.
Wie funktioniert das SAM Messsystem?
Das SAM Messsystem arbeitet optisch. Ein zentraler Beleuchtungs-LED-Sensor und zwei linsenlose optische Encoderfenster erkennen mithilfe des Pseudo-Random-Codes (PRC) die absolute Position. Zusätzlich dient ein Inkrementalgeber zur Interpolation der hochauflösenden Positionsdaten.
In welchen Größen der MINIRAIL Serie kann das SAM Messsystem integriert werden?
Das SAM Messsystem kann in alle MINIRAIL Größen und Wagentypen integriert werden, von Größe 5 bis 42.
Wofür steht die Abkürzung SAM?
- S steht für SCHNEEBERGER
- A steht für Absolut
- M steht für Messsystem
Welche Verbindungsoptionen bietet das SAM Messsystem?
Das SAM System kann entweder über einen Flexprint an ein Verbindungsboard oder direkt an eine Steuerung angeschlossen werden. Der Flexprint lässt sich vom Kunden individuell anpassen. Abhängig von der Anwendung kann der Kunde selbst entscheiden, ob ein Verbindungsboard benötigt wird oder nicht.
Welche Vorteile bietet das MINISAM Messsystem? //
Welche Schnittstellen unterstützt das SAM Messsystem? //
Wie funktioniert das SAM Messsystem? //
In welchen Größen der MINIRAIL Serie kann das SAM Messsystem integriert werden? //
Wofür steht die Abkürzung SAM? //
Welche Verbindungsoptionen bietet das SAM Messsystem? //
MINISAM ist eine All-in-One -Lösung und das kleinste integrierbare Messsystem für Miniaturführungen. Es handelt sich um ein Plug and Play System, das direkt einsatzbereit ist und keine zusätzlichen Einstellungen oder Abgleiche benötigt.
Welche Schnittstellen unterstützt das SAM Messsystem? //
Das SAM Messsystem bietet fünf Schnittstellenoptionen: BiSS/SSI, ABZ, UVW, SPI und analoge Sin/Cos-Schnittstellen.
Wie funktioniert das SAM Messsystem? //
Das SAM Messsystem arbeitet optisch. Ein zentraler Beleuchtungs-LED-Sensor und zwei linsenlose optische Encoderfenster erkennen mithilfe des Pseudo-Random-Codes (PRC) die absolute Position. Zusätzlich dient ein Inkrementalgeber zur Interpolation der hochauflösenden Positionsdaten.
In welchen Größen der MINIRAIL Serie kann das SAM Messsystem integriert werden? //
Das SAM Messsystem kann in alle MINIRAIL Größen und Wagentypen integriert werden, von Größe 5 bis 42.
Wofür steht die Abkürzung SAM? //
- S steht für SCHNEEBERGER
- A steht für Absolut
- M steht für Messsystem
Welche Verbindungsoptionen bietet das SAM Messsystem? //
Das SAM System kann entweder über einen Flexprint an ein Verbindungsboard oder direkt an eine Steuerung angeschlossen werden. Der Flexprint lässt sich vom Kunden individuell anpassen. Abhängig von der Anwendung kann der Kunde selbst entscheiden, ob ein Verbindungsboard benötigt wird oder nicht.
