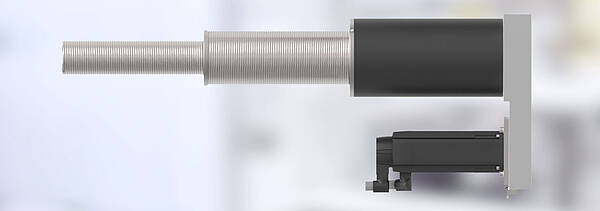

Überblick Teleskopaktoren 2-stufig
Der 2-stufige Teleskopaktor ist ein lineares Antriebssystem, das für große Verfahrwege bei begrenzten Anforderungen der Raumsituation die richtige Lösung für verschiedenste Einsatzbereiche im Maschinenbau bietet.
Die kompakten Konstruktionselemente von A.MANNESMANN bieten kleine bauliche Maße mit höchster Präzision in der Leistung.
Hohe Flexibilität im Einsatz
Der Linearaktor ist eine funktionale Baueinheit, mit der anspruchsvolle Antriebs- und Positionieraufgaben umgesetzt werden können. Zu diesen Aufgaben zählen Verschiebebewegungen von Bauteilen mit komplexen, wegabhängigen Abläufen genauso, wie auch Press- und Fügeaufgaben mit direkter Kraft-Weg-Auswertung.
Einsatzbereiche
Die komprimierte Bauform eröffnet die unterschiedlichsten Möglichkeiten. Die 2-stufigen Teleskopaktoren erreichen sowohl exakte Verfahrbewegungen in Werkzeugmaschinenpräzision als auch die hohen Kraftübertragungen, wie sie im Pressen- und Vorrichtungsbau gefordert sind.
2-stufige Teleskopaktoren werden vielfältig im Maschinen- und Anlagenbau eingesetzt wo Raumgewinn gefordert ist, wie in der Luftfahrt, dem Sondermaschinenbau oder der Verfahrenstechnik.
Vorteile auf einen Blick
Wirtschaftliche Vorteile
- Platzgewinn durch komprimierte Bauform
- Hohe Langzeithaltbarkeit / Lebensdauer
- Wirtschaftliche Standardbauformen oder Individualfertigung
- Ermöglicht kompakte Maschinenbaulösungen auf kleinem Raum
- Geringe Verlustleistung
- Hervorragende Energieeffizienz
- Höchstmaß an Langzeitpräzision
- Höchstmögliche Maschinenverfügbarkeit
- Perfektionierte Verschleißfestigkeit durch nitrierte Spindel
Technische Vorteile
- Kleines Blockmaß
- Höchste Positionierbarkeit und Wiederholgenauigkeit
- Exakte Verfahrbewegungen
- Hohe Steifigkeit
- Große Verfahrwege (< 262 %)
- Spielfreie, vorgespannte Doppelmuttern
- Kugelgewindespindeln mit geschliffener Präzision (Genauigkeit IT 3)
- Konstantes Drehmoment
- Sehr geringe Verlustleistungen
- Gleichmäßig niedrige Betriebstemperaturen

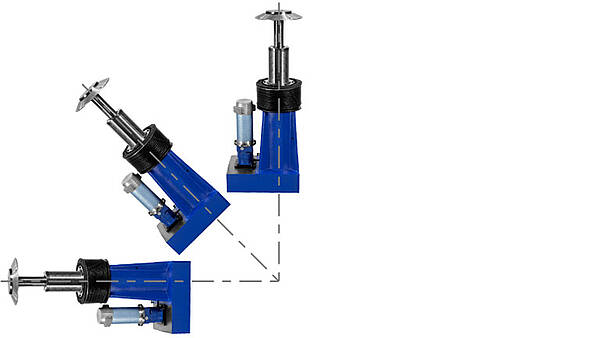

- Einsetzbar in allen Einbaulagen
- Höchste Kraftübertragungsraten
- Extrem hoher Wirkungsgrad (bis 98 %)
Detailaufbau
Der Teleskopaktor 2-stufig ist wie folgt gekennzeichnet:
- Teleskop-Kugelgewindetriebe
- Einseitig
- Kompakte Bauform
- Hohes Auszugsverhältnis
- Hohe wirksame Steigung
- Zentrale Drehmomenteinleitung
- Angetriebene Spindel
- Angetriebene Mutter

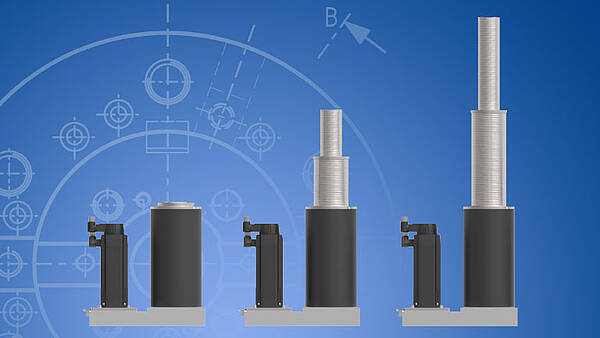

Bei einem Raumgewinn von bis zu 262 % arbeiten A.MANNESMANN Teleskopaktoren extrem exakt mit großer Axialbelastbarkeit. Die patentierten 2-stufigen Teleskopaktoren wandeln durch einen teleskopierbaren Kugelgewindetrieb die zentrale, rotatorische Antriebsbewegung des Motors in eine axiale Translationsbewegung um.

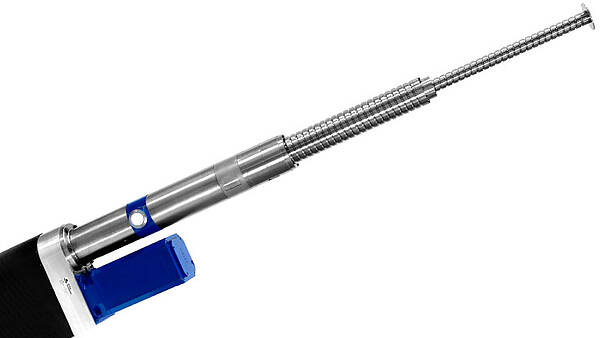

Teleskop-Kugelgewindetriebe bestehen aus zwei ineinander verschachtelten Präzisions-Kugelgewindetrieben. Die daraus resultierenden Teilbewegungen splitten sich entsprechend der Gewindesteigungen und erfolgen absolut synchron.
Durch spielfreie vorgespannte Doppelmuttern und Kugelgewindespindeln mit geschliffener Präzision in der Genauigkeitsqualität IT 3 werden höchste Positionier- und Wiederholgenauigkeiten erreicht.
Die perfekte Verarbeitung bei A.MANNESMANN mit hochwertigen Werkstoffen und die Wärmebehandlung mit höchster Härte bilden die Grundlage für eine hohe Langzeithaltbarkeit.
Über den gesamten Verfahrweg hinweg verhalten sich das Drehmoment und der sehr hohe Wirkungsgrad der Teleskopstufen von mehr als 90 % konstant. Es entstehen so nur sehr geringe Verlustleistungen und gleichmäßig niedrige Betriebstemperaturen.
Standards und Sonderanfertigungen
Die 2-stufigen Teleskopaktoren liefern wir in fünf Standardbaugrößen mit unterschiedlichen Verfahrwegen und Axialkräften in Zug- und Druckrichtung.
Darüber hinaus fertigen wir im Rahmen unserer Individualproduktion Ihre individuellen Teleskopaktoren als Sonderlösungen mit umfangreichem Zubehör. Die Teleskopaktoren passen wir exakt Ihren Einsatzbedingungen an.
A.MANNESMANN Produktdaten
Nach Ihren Anforderungen erstellte Bauteilzeichnungen und Bemaßungen der 2-stufigen Teleskopaktoren stellen wir Ihnen nach Absprache für die Nutzung in Ihrem CAD-System zur Vervollständigung Ihrer Planungsunterlagen gerne individuell zur Verfügung.
Standardbauformen für 2-stufige Teleskopaktoren
Technische Daten | Typ | Standard 1 | Standard 2 | Standard 3 | Standard 4 | Standard 5 |
|---|---|---|---|---|---|---|
Baugröße | mm | 32 | 40 | 50 | 63 | 80 |
Gesamtsteigung | mm | 10 | 10 | 20 | 30 | 40 |
Teleskopstufen | 2 | 2 | 2 | 2 | 2 | |
Steigung pro Stufe | mm | 5 | 5 | 10 | 15 | 20 |
Kugelgröße | mm | 3,5 | 3,5 | 6 | 8 | 10 |
dynamische Tragzahl | kN | 29 | 34 | 67 | 110 | 166 |
statische Tragzahl | kN | 39 | 58 | 140 | 233 | 377 |
max. dynamische Axiallast | kN | 6,4 | 7,6 | 18,8 | 35,6 | 59 |
max. statische Axiallast | kN | 10 | 14,5 | 35 | 58 | 94 |
Grundbaulänge | mm | 200 | 220 | 260 | 300 | 350 |
max. Verfahrweg | mm | 1.000 | 1.500 | 2.000 | 2.500 | 3.000 |
min. Baulänge * | mm | 700 | 970 | 1.260 | 1.550 | 1.850 |
max. Baulänge * | mm | 1.700 | 2.470 | 3.260 | 4.050 | 4.850 |
Ausfahrverhältnis * | 2,43 | 2,55 | 2,59 | 2,61 | 2,62 | |
Positioniergenauigkeit | μm | 16 | 16 | 16 | 16 | 16 |
max. Betriebsdrehzahl | min-1 | 1.500 | 1.500 | 1.200 | 1.000 | 800 |
max. Verfahrgeschwindigkeit | m/min | 15 | 15 | 24 | 30 | 32 |
* bezogen auf den max. Verfahrweg |
