Teleskopaktor 4-stufig

Detailaufbau

Der Teleskopaktor 4-stufig ist wie folgt gekennzeichnet:

Bei einem Raumgewinn von bis zu 386 % arbeiten Aktoren von A.MANNESMANN extrem exakt mit großer Axialbelastbarkeit. Die patentierten 4-stufigen Teleskopaktoren wandeln durch zwei teleskopierbare Kugelgewindetriebe die zentrale, rotatorische Antriebsbewegung des Motors in zwei gegenläufige, axiale Translationsbewegungen um.

Unsere teleskopierbaren Kugelgewindetriebe bestehen aus jeweils zwei ineinander verschachtelten Präzisions-Kugelgewindetrieben. Die daraus resultierenden Teilbewegungen splitten sich entsprechend der Gewindesteigungen und erfolgen absolut synchron.

Durch spielfreie vorgespannte Doppelmuttern und Kugelgewindespindeln mit geschliffener Präzision in der Genauigkeitsqualität IT 3 werden hohe Positionier- und Wiederholgenauigkeiten erreicht.

Die perfekte Verarbeitung bei A.MANNESMANN mit hochwertigen Werkstoffen und die Wärmebehandlung mit höchster Härte bilden die Grundlage für eine hohe Langzeithaltbarkeit.

Über den gesamten Verfahrweg hinweg verhalten sich das Drehmoment und der sehr hohe Wirkungsgrad der Teleskopstufen von mehr als 80 % konstant. Es entstehen so nur sehr geringe Verlustleistungen und gleichmäßig niedrige Betriebstemperaturen.

Hochkompakte Baueinheit

Der Teleskopaktor ist eine einbaufertige Maschinenbaugruppe, mit der die antreibende Drehbewegung eines Motors in eine translatorische Linearbewegung umgewandelt wird. Durch die teleskopierende Mehrstufigkeit der Kugelgewindespindeln ermöglicht der Aktor eine sehr große Ausfahrbewegung bei kürzestmöglicher, eingefahrener Blocklänge. Mit dieser sehr kompakten Baueinheit können komplexe Bewegungsabläufe einer Maschine numerisch gesteuert und sicher überwacht werden.

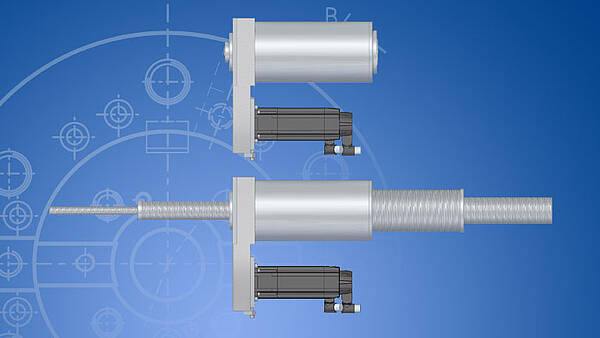

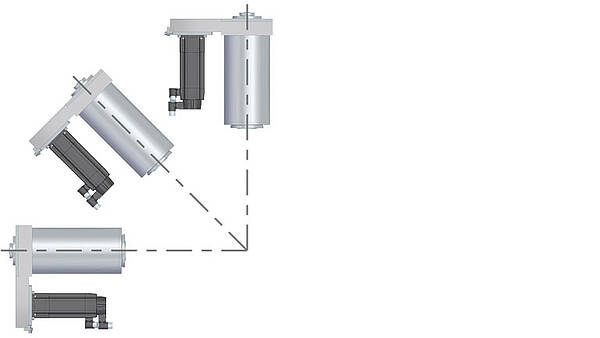

Horizontale oder vertikale Einbaulage mit ein- und wechselseitiger Lastaufnahme

Wegen seines geringen Platzbedarfes eignet sich der individuell gestaltbare Teleskopaktor von A.MANNESMANN besonders gut für den Einbau in sehr beengten Einbauräumen. Er ist für den hochpräzisen, ruckfreien Positionier- und Bewegungsbetrieb in horizontaler oder vertikaler Einbaulage ausgelegt. Die Lastaufnahme kann dabei einseitig oder auch wechselseitig erfolgen. Die vorgespannten Kugelgewindemuttern garantieren Spielfreiheit auch bei sehr hohen Zug- und Druckbelastungen.

4-stufiger Teleskopaktor als Einzel- oder Doppelsystem

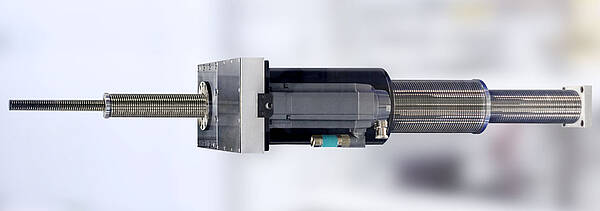

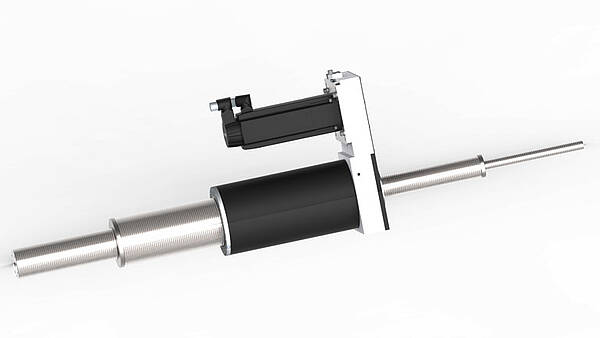

Der AM-Teleskopaktor kann als einzelnes oder als doppeltes System ausgeführt werden. Bei einem Doppelsystem erfolgt der Antrieb der beiden parallelangeordneten Aktorsysteme durch einen gemeinsamen Antriebsmotor, so dass sie synchron aus- und einfahren.

Aktoren mit hoher Dynamik und Präzision

Die technische Grundlage der Teleskopaktoren ist der im Werkzeugmaschinenbau überaus bewährte Kugelgewindetrieb von A.MANNESMANN. Deshalb sind die hohe Leistungsfähigkeit und die lange Systemhaltbarkeit auch bei diesen Aktoren für uns selbstverständlich. Die hohe Tragfähigkeit, die hohe Positioniergenauigkeit, die hohe Dynamik (auch bei geringer Verfahrgeschwindigkeit) und die lange Gebrauchsdauer sind neben der kompakten Bauform gewichtige Argumente für den Einsatz von A.MANNESMANN Teleskopaktoren.


Unser Teleskopaktor bestimmt die Leistungsfähigkeit und die Genauigkeit von modernen Maschinen entscheidend mit. Diesem hohen technischen Anspruch kann er aber nur dann gerecht werden, wenn er sachgerecht und richtig eingesetzt wird. Er ist nur für die industrielle Nutzung in einer vollständigen Maschine bestimmt. Andere Nutzungen erfordern eine ausdrückliche Genehmigung der A.MANNESMANN MASCHINENFABRIK GmbH.

Standards und Sonderanfertigungen

Die 4-stufigen Teleskopaktoren liefern wir in zwei unterschiedlichen Standardbaugrößen mit unterschiedlichen Verfahrwegen und Axialkräften in Zug- und Druckrichtung.

Darüberhinaus fertigen wir im Rahmen unserer Individualproduktion Ihre individuellen Teleskopaktoren als Sonderlösungen mit umfangreichem Zubehör. Die Teleskopaktoren passen wir exakt Ihren Einsatzbedingungen an.

A.MANNESMANN Produktdaten

Nach Ihren Anforderungen erstellte Bauteilzeichnungen und Bemaßungen der 4-stufigen Teleskopaktoren stellen wir Ihnen nach Absprache für die Nutzung in Ihrem CAD-System zur Vervollständigung Ihrer Planungsunterlagen gerne individuell zur Verfügung.

Standardbauformen für 4-stufige Teleskopaktoren
