Langzeitschmierung LUBE-S (LS)

Nahtlos in die MINIRAIL-Wagen integrierte, wartungsfreie Führungen mit Schmierstoffreservoir.

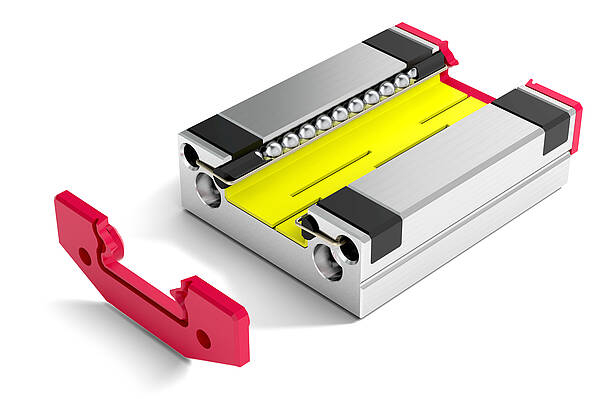

Die Langzeitschmierung LUBE-S für MINIRAIL-Führungswagen gewährleistet einen unterbrechungsfreien, langlebigen und zuverlässigen Betrieb und reduziert die Instandhaltungskosten durch längere Wartungsfreiheit erheblich. Konzipiert für SCHNEEBERGER MINIRAIL Miniaturführungen, verfügt es über ein leicht auswechselbares Schmierstoffreservoir, das nahtlos in die MINIRAIL Führungswagen integriert ist.

Mittels Kapillareffekt gibt es das gespeicherte Schmiermittel tangential und in allen Einbaulagen direkt und dosiert an die umlaufenden Kugeln ab. LUBE-S ist auf der Wageninnenseite integriert und schmiert alle Kugeln, die unmittelbar im Lasteingriff stehen. Auch bei Kurzhubanwendungen ist die Schmierung über LUBE-S sichergestellt.

Nutzen der Langzeitschmierung LUBE-S:

Wartungsfrei für 20'000 km unter normalen Umgebungsbedingungen und entsprechender Belastung
Die Wagenlänge bleibt unverändert und beeinträchtigt den maximalen Hub nicht
LUBE-S ist eine optimale Schmierung für alle Kurzhubanwendungen
LUBE-S schmiert die Kugeln direkt am Lasteingriff
Die Laufkultur, die Verschiebekräfte sowie die Lebensdauer bleiben durch LUBE-S vollumfänglich bestehen
Die Kosten für Unterhalt reduzieren sich massgeblich
Die Minimierung des Schmiermittelverbrauchs schont die Umwelt
LUBE-S ist einfach austauschbar

Eine kompakte Lösung

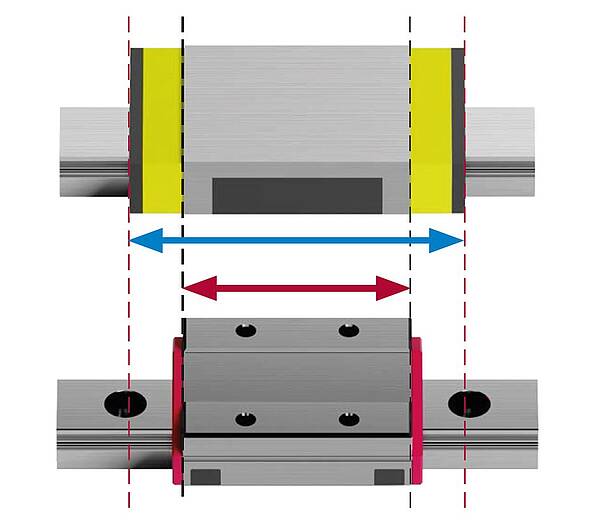

Die Aussenabmessungen der Wagen bleiben bestehen. Der maximale Hub wird folglich nicht beeinträchtigt.

Laufkultur

Der Ölspeicher von LUBE-S berührt die Kugeln lediglich punktuell. Dadurch werden die Verschiebekräfte der Wagen nicht beeinflusst und die Laufkultur des Führungssystems bleibt auf hohem Niveau.

SCHNEEBERGER E-SHOP

SCHNEEBERGER Profilschienenführungen MONORAIL und MINIRAIL – begrenzte Stückzahl, einfach bestellt, schnell geliefert

E-SHOP

White paper and technical briefs

Download

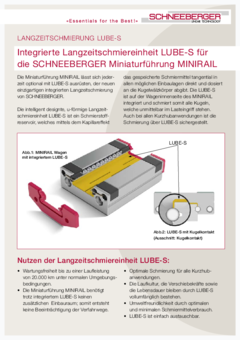

Integrierte Langzeitschmiereinheit LUBE-S Integrierte Langzeitschmiereinheit LUBE-S für die SCHNEEBERGER Miniaturführung MINIRAILJetzt downloaden

MINI-X (Im Kapitel 7.1.2. Langzeitschmierung LUBE-S) Miniaturprofilschienenführung MINIRAIL / Miniaturprofilschienenführung mit integriertem optischen Längenmesssystem MINISCALE PLUS / Mikrorolltisch MINISLIDEJetzt downloaden

MINIRAIL Film

MINIRAIL – höchste Zuverlässigkeit für Beschleunigungen bis 300 m/s2 und Geschwindigkeiten bis 5 m/s

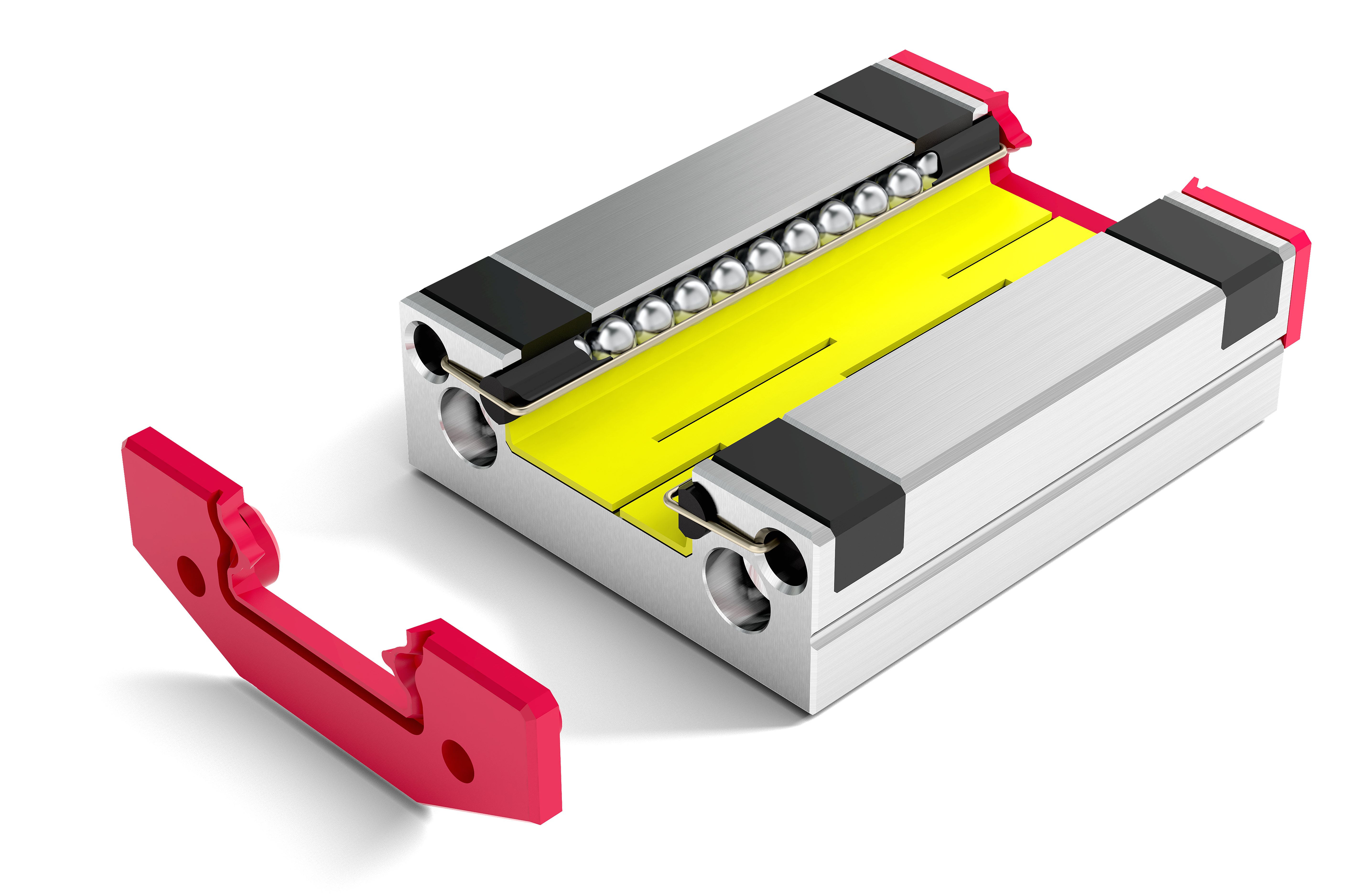

MINIRAIL Wagen mit Langzeitschmierung LUBE-S
