Es eignet sich für den Einsatz in besonders langen Achsen, verfügt aber gleichzeitig über die Vorteile der absoluten Messung.
Mit dem MONORAIL AMSABS 3L stellt SCHNEEBERGER ein integriertes absolutes Wegmesssystem für den Aufbau besonders langer Achsen mit hohen Anforderungen an die Systemgenauigkeit zur Verfügung. AMSABS 3L „das Produkt für alle Längen“, wird nun durch den mechanisch und messtechnisch sehr exakten Aufbau der Messschienen möglich. Die besondere Ausführung der Schienenstöße in Kombination mit dem AMSABS 3L Lesekopf erlaubt es, Stöße zu überfahren und beliebig lange Messachsen aufzubauen.
Nach der Installation steht die absolute Position unmittelbar nach dem Einbau des Lesekopfs zur Verfügung.
Bei einem Austausch der Leseköpfe kann es zu minimalen Abweichungen von einigen zehntel Millimetern kommen. Um präzisere Werte zu erreichen, sollte eine Anpassung der Steuerungsparameter erfolgen.
Eine exakte Ausrichtung des Lesekopfs ist nicht erforderlich, da er lediglich mit den vorgesehenen Schrauben befestigt werden muss.
Die periodische Messabweichung liegt bei unter 0,6 µm.
Bei stillstehender Maschine hält die Batterie etwa 2,5 Jahre. Im Einschichtbetrieb beträgt die Lebensdauer ca. 5 Jahre, während sie im Dreischichtbetrieb, wenn sie nur am Wochenende benötigt wird, rund 8 Jahre hält.
Der Maßstab des AMSABS Systems ist in der Schiene gut geschützt, sodass Fremdfelder durch die Schiene und die umgebenden Materialien neutralisiert werden und keine Auswirkungen auf den Maßstab haben.
Um sicherzustellen, dass keine magnetischen Flüsse durch Werkzeuge oder Spänenester den Maßstab stören, wird der Maßstab auf der dem Linearmotor abgewandten Seite montiert.
Bei der Montage von AMSABS Schienen sollten keine magnetischen Hebezeuge verwendet werden, um den Restmagnetismus in der Schiene zu vermeiden.
Für das AMSABS System können alle Komponenten der MONORAIL MR und MONORAIL BM verwendet werden, allerdings sind Blechabstreifer nicht im Standardprogramm verfügbar.
Nach der Installation steht die absolute Position unmittelbar nach dem Einbau des Lesekopfs zur Verfügung.
Bei einem Austausch der Leseköpfe kann es zu minimalen Abweichungen von einigen zehntel Millimetern kommen. Um präzisere Werte zu erreichen, sollte eine Anpassung der Steuerungsparameter erfolgen.
Eine exakte Ausrichtung des Lesekopfs ist nicht erforderlich, da er lediglich mit den vorgesehenen Schrauben befestigt werden muss.
Die periodische Messabweichung liegt bei unter 0,6 µm.
Bei stillstehender Maschine hält die Batterie etwa 2,5 Jahre. Im Einschichtbetrieb beträgt die Lebensdauer ca. 5 Jahre, während sie im Dreischichtbetrieb, wenn sie nur am Wochenende benötigt wird, rund 8 Jahre hält.
Der Maßstab des AMSABS Systems ist in der Schiene gut geschützt, sodass Fremdfelder durch die Schiene und die umgebenden Materialien neutralisiert werden und keine Auswirkungen auf den Maßstab haben.
Um sicherzustellen, dass keine magnetischen Flüsse durch Werkzeuge oder Spänenester den Maßstab stören, wird der Maßstab auf der dem Linearmotor abgewandten Seite montiert.
Bei der Montage von AMSABS Schienen sollten keine magnetischen Hebezeuge verwendet werden, um den Restmagnetismus in der Schiene zu vermeiden.
Für das AMSABS System können alle Komponenten der MONORAIL MR und MONORAIL BM verwendet werden, allerdings sind Blechabstreifer nicht im Standardprogramm verfügbar.
Durch das neu entwickelte absolute Wegmesssystem AMSABS 3L von SCHNEEBERGER wird eine Messung auch auf besonders langen Achsen möglich. Einmalig referenziert, ist der Messwagen in der Lage, die absolute Position dauerhaft und über die gesamte Länge der Messachse zu übertragen. Diese bleibt auch bei einer Unterbrechung der Spannungsversorgung erhalten.
Bewährte Vorteile der AMSABS Produkte:
Neben diesen Vorteilen überzeugt das neue absolute Wegmesssystem AMSABS 3L zusätzlich mit folgenden Besonderheiten:
Mehr Informationen:
Link auf Pressemitteilung

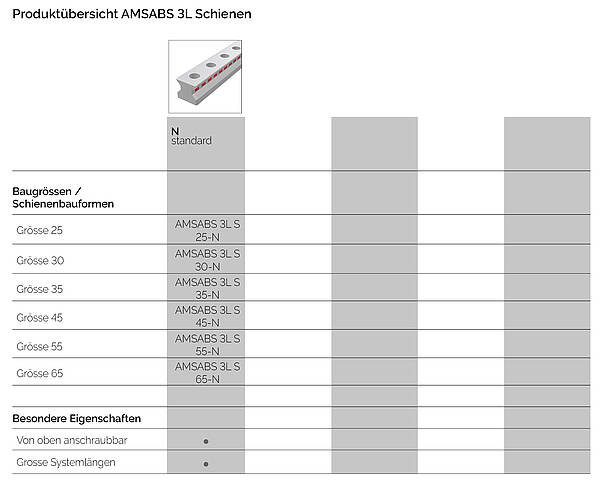

Abmessungen und Tragzahlen
Verlinkungen zu folgenden Grössen:
AMSABS 3L 25 Integriertes absolutes Wegmesssystem für lange Achsen
AMSABS 3L 30 Integriertes absolutes Wegmesssystem für lange Achsen
AMSABS 3L 35 Integriertes absolutes Wegmesssystem für lange Achsen
AMSABS 3L 45 Integriertes absolutes Wegmesssystem für lange Achsen
AMSABS 3L 55 Integriertes absolutes Wegmesssystem für lange Achsen
AMSABS 3L 65 Integriertes absolutes Wegmesssystem für lange Achsen

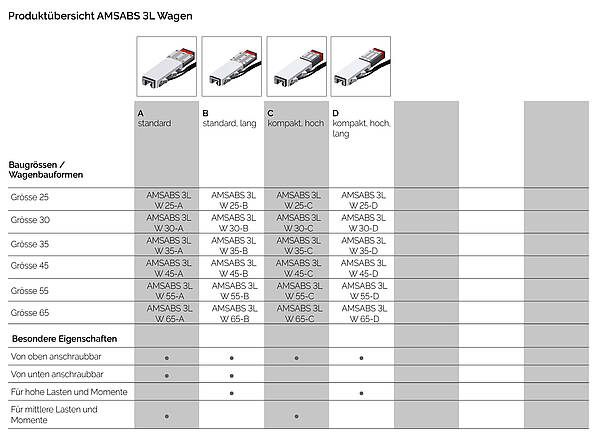

Unterschiedliche Optionen bezüglich Schmierung und Abdichtung der Messwagen erlauben eine optimale Anpassung an die Erfordernisse der Applikation. Der einfach wechselbare Lesekopf ist für alle Baugrössen identisch.
Abmessungen und Tragzahlen
Verlinkungen zu folgenden Grössen:
AMSABS 3L 25 Intergriertes absolutes Wegmesssystem für lange Achsen
AMSABS 3L 30 Intergriertes absolutes Wegmesssystem für lange Achsen
AMSABS 3L 35 Intergriertes absolutes Wegmesssystem für lange Achsen
AMSABS 3L 45 Intergriertes absolutes Wegmesssystem für lange Achsen
AMSABS 3L 55 Intergriertes absolutes Wegmesssystem für lange Achsen
AMSABS 3L 65 Intergriertes absolutes Wegmesssystem für lange Achsen
Mit dem MONORAIL AMSABS 3L stellt SCHNEEBERGER ein integriertes absolutes Wegmesssystem für den Aufbau besonders langer Achsen mit hohen Anforderungen an die Systemgenauigkeit zur Verfügung. Mechanisch basiert das AMSABS 3L auf der SCHNEEBERGER Rollenführung MONORAIL MR. Die besondere Ausführung der Schienenstösse in Kombination mit dem AMSABS 3L Lesekopf erlaubt es, Stösse zu überfahren und beliebig lange absolut kodierte Messachsen aufzubauen. Als Interface zur Steuerung stehen die absoluten Schnittstellen SSI, SSI+1Vss und Fanuc mit unterschiedlichen Kabellängen zur Verfügung.
