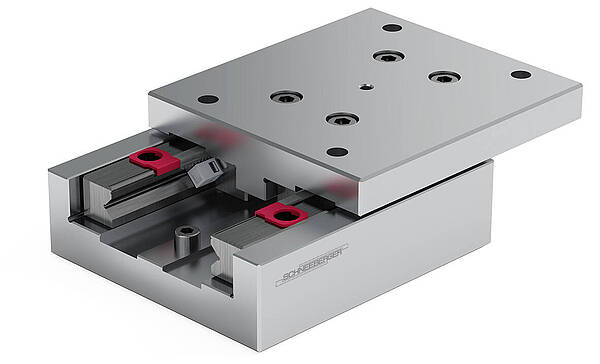

SuisseTable sur roulements NKL (à rouleauxt)
L'aluminium des parties supérieures assure une réduction du poids de l'exécution
Exécutions spéciales : cages à billes et à rouleaux en plastique
Formulaire de contact pour les demandes de produits
Vous avez une question concernant ce produit ? Envoyez-nous un message. L'un de nos représentants commerciaux se fera un plaisir de vous aider.
Le modèle NKL, grâce à ses composants principaux en aluminium offre l'avantage d'un poids réduit par rapport au modèle NK. Les tables sur roulements mono-axes NKL sont composées de parties supérieures et inférieures de même longueur et des guidages longitudinaux R correspondants, longueurs 25-419 mm, courses 10-280 mm. Les quatre tailles sont équipées de cages à rouleaux AC et de pièces d'extrémité GB et peuvent être utilisées pour une installation horizontale et verticale. Trous de fixation standards au niveau de la partie supérieure et inférieure. Les côtés opposés aux vis de réglage peuvent être utilisés comme côtés de butée. La limitation de course de la version standard s'effectue comme pour le modèle NK. Avec FORMULA-S les vis ne sont plus nécessaires grâce au principe de centrage à cage. Exécutions spéciales à la demande:cages à billes AK (-AK) pour une résistance supérieure à l'encrassement et une capacité de charge réduite.
SCHNEEBERGER E-SHOP
SCHNEEBERGER frictionless tables - limited quantity, easy ordering, quick delivery
Table de positionnement à commande manuelle pour le modèle mono-axe
Les tables extensibles pour le positionnement permettent une précision élevée de lecture
- Légende:
100 % meilleur choix
75%
50%
25 % bon choix
0%
Téléchargements
SCHNEEBERGER overview linear bearings and positioning systems
Données CAD type NKL à télécharger:
La taille sélectionnée peut être configurée et elle est disponible dans tous les formats de données courants
Veuillez cliquer sur la combinaison de tailles correspondante pour lancer le téléchargement.
Ouvrir les données CAD
