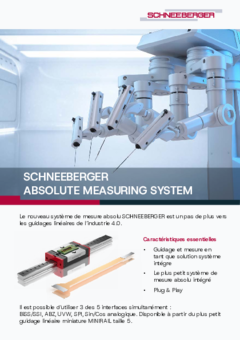

Précision dans un espace réduit – Le système de mesure absolue SAM de SCHNEEBERGER établit de nouvelles normes dans l'industrie 4.0. Idéal pour les applications de haute précision dans le génie mécanique et la technologie médicale.
Le système de mesure absolue SAM de SCHNEEBERGER introduit les guidages linéaires dans l'univers numérique de l'industrie 4.0. Cette solution innovante intègre le guidage et la mesure dans un système unique, prenant en charge plusieurs interfaces simultanément, notamment BiSS/SSI et analogique Sin/Cos. L'échelle, gravée au laser directement sur le rail de guidage, permet une mesure de position précise et fiable avec une exactitude supérieure à 2 µm. Avec un capteur compact mesurant seulement 9,9 x 5,0 x 1,1 mm, SAM s'adapte même aux petits guidages linéaires tels que le MINIRAIL de taille 5. Cette solution plug-and-play permet de réduire les coûts et les délais, la rendant idéale pour des applications précises dans des secteurs comme l'ingénierie mécanique et la technologie médicale.
MINISAM is an All-in-One solution and the smallest integrable measuring system for miniature guides. It is a Plug and Play system that is ready for use without the need for additional settings or adjustments.
The SAM measuring system offers five interface options: BiSS/SSI, ABZ, UVW, SPI, and analog Sin/Cos interfaces.
The SAM measuring system operates optically. A central illumination LED sensor and two lensless optical encoder windows detect the absolute position using a Pseudo-Random Code (PRC). Additionally, an incremental encoder is used for the interpolation of high-resolution position data.
The SAM measuring system can be integrated into all MINIRAIL sizes and carriage types, ranging from size 5 to 42.
The SAM system can either be connected via a flexprint to a connection board or directly to a controller. The flexprint can be customized by the customer. Depending on the application, the customer can decide whether a connection board is needed or not.
MINISAM is an All-in-One solution and the smallest integrable measuring system for miniature guides. It is a Plug and Play system that is ready for use without the need for additional settings or adjustments.
The SAM measuring system offers five interface options: BiSS/SSI, ABZ, UVW, SPI, and analog Sin/Cos interfaces.
The SAM measuring system operates optically. A central illumination LED sensor and two lensless optical encoder windows detect the absolute position using a Pseudo-Random Code (PRC). Additionally, an incremental encoder is used for the interpolation of high-resolution position data.
The SAM measuring system can be integrated into all MINIRAIL sizes and carriage types, ranging from size 5 to 42.
The SAM system can either be connected via a flexprint to a connection board or directly to a controller. The flexprint can be customized by the customer. Depending on the application, the customer can decide whether a connection board is needed or not.
