Sistema di misura delle lunghezze integrato nella microtavola a rulli MINISLIDE
MSQscale è basato sulle note guide MINISLIDE MSQ ed è disponibile per l'intera gamma di prodotti.
Questa straordinaria innovazione combina le funzioni di "guida" e "misurazione" in un design a elevata integrazione. MSQscale consente applicazioni estremamente compatte e semplifica significativamente la costruzione e il montaggio. Ciò rende MSQscale una soluzione straordinariamente conveniente per standard tecnici elevati.
Hai una domanda su questo prodotto? Inviaci un messaggio. Uno dei nostri rappresentanti commerciali sarà felice di aiutarti.
Modalità operativa e componenti di MSQscale
MSQscale è un sistema di misura ottico e incrementale, costituito dal sistema di guide MINISLIDE MSQ e dai seguenti componenti aggiuntivi:
A Misura materializzata sulla guida B Sensore ottico integrato nel carrello guida C Circuito stampato flessibile (non deve essere caricato dinamicamente) D Modulo di interfaccia
La misura materializzata ad alta precisione è parte della superficie della guida temprata. Il sensore rileva i segnali ottici e fornisce i segnali non elaborati che vengono processati in modo analogico o digitale dal modulo di interfaccia per l'elaborazione da parte del cliente.
Optional
I moduli di interfaccia sono disponibili in quattro varianti:
Con alloggiamento con connettore D-Sub a 9 pin
Senza alloggiamento con connettore Micro Match
Senza alloggiamento con connettore D-Sub a 9 pin
Senza alloggiamento senza connettore con attacchi a saldare
Se il circuito stampato flessibile del sensore è troppo corto per l’applicazione, tra il circuito e il modulo di interfaccia può essere inserito un cavo FFC (Flat Flex Cable, sigla: FFC). Ciò consente di posizionare il modulo di interfaccia in modo flessibile. Questi cavi possono essere caricati dinamicamente.
I cavi FFC sono disponibili in tre lunghezze: 250 mm, 400 mm e 600 mm.
SCHNEEBERGER E-SHOP
SCHNEEBERGER linear bearings - limited quantity, easy ordering, quick delivery
unidirezionale +/- 0,1 μm (con risoluzione di 0,1 μm) bidirezionale +/- 0,2 μm (con risoluzione di 0,1 μm)
Incorporazione della massa
Divisione 100 μm Coefficiente di dilatazione 11,7 x 10-6 K-1
Precarico
Senza gioco
Materiali:
Guida, carrello, sfere
Acciaio resistente alla ruggine temprato in profondità
Gabbia e pignone
PEEK
Terminali
PEEK
Accelerazione massima
300 m/s2
Velocità massima
3 m/s
Ambiti di utilizzo:
Range di temperatura (1)
-40 °C to +80 °C (-40 °F to +176 °F)
Idoneità al vuoto (2)
Vuoto spinto (max. 10-7 mbar)
Umidità dell'aria
10 % – 70 % (senza condensa)
Idoneità in camera bianca
Classe di camera bianca ISO 7 e ISO 6 (conforme a ISO 14644-1)
Tensione di alimentazione
5 V DC +/- 5 %
Potenza assorbita
60 mA (analogico)/70 mA (digitale)
Segnale di uscita
Analogico: 1 Vss (an 100 Ω) Digitale: TTL in conformità con la norma RS 422
Formato di partenza
Analogico: Segnali analogici sin/cos differenziali con impulso di riferimento oppure Digitale: Segnali digitali interpolati, differenziali (A, B, R) Il segnale di riferimento è sincronizzato con i segnali incrementali.
(1) La lubrificazione standard copre un range di temperatura compreso tra - 20 °C e + 80 °C. Informarsi presso SCHNEEBERGER per la lubrificazione ad altre temperature.
(2) L'Idoneità al vuoto è riferita ai materiali utilizzati. Per poter utilizzare MSQscale sotto vuoto, occorre rimuovere le piastre frontali. Esistono inoltre delle limitazioni all'utilizzo del sensore. L'impiego sotto vuoto richiede un lubrificante speciale che può essere richiesto a SCHNEEBERGER. Per maggiori informazioni sull'applicazione del vuoto rivolgersi al proprio referente SCHNEEBERGER.
(3) Prestare attenzione alle frequenze elevate del segnale in caso di risoluzione e velocità elevate.
MINISLIDE MSQscale - Product catalog
MINISLIDE MSQscale measuring systemScarica ora
MINISLIDE MSQscale - Mounting instructions
Mounting instructions, Technical informationScarica ora
MINISLIDE MSQscale Flyer
The MINISLIDE MSQscale linear measuring system integrated into MINISLIDE MSQ the SCHNEEBERGER miniature tableScarica ora
Questo contenuto è ospitato da Issuu. Visualizzando il contenuto esterno, accetti i Termini di servizio di Issuu.
MINISLIDE MSQscale Product movie
Questo contenuto è ospitato da YouTube. Visualizzando il contenuto esterno, accetti i Termini di servizio di YouTube.

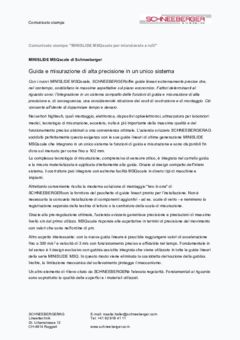

Comunicati stampa
MINISLIDE MSQscale di Schneeberger
Con i nuovi MINISLIDE MSQscale, Schneeberger offre guide lineari estremamente precise che, nel contempo, soddisfano le massime aspettative sul piano economico. Fattori determinanti al riguardo sono: l'integrazione in un sistema compatto delle funzioni di guida e misurazione di alta precisione e, di conseguenza, una considerevole riduzione dei costi di costruzione e di montaggio.Scarica ora
Guida e misurazione con passo minimo
MINISLIDE e MSQscale vengono utilizzati quando, a causa di condizioni di spazio ridotte, sono richieste elevata precisione e sicurezza del processo.
Campi di applicazione più frequenti di MINISLIDE e MSQscale:
Biotecnologie
Industria dei semiconduttori
Automazione di laboratorio
Tecnologia medica
Tecnologia di misurazione
Microautomazione
Trasformazione di superfici
Industria ottica
Robotica, Pick & Place
Vantaggi in sintesi
Design compatto e a elevata integrazione
Il sensore è perfettamente integrato e sigillato nel carrello
La misura materializzata è applicata direttamente sulla guida
Ridotta spesa di costruzione
Elimina le spese di un sistema di misura separato
È possibile realizzare costruzioni più compatte
Montaggio semplice e rapido
MSQscale è consegnato pronto per il montaggio
Non sono necessari componenti aggiuntivi o modifiche supplementari, che sono ad esempio richiesti per una scala in vetro
Non è necessaria la registrazione separata della testina di lettura
Non è necessario centrare o incollare la scala di misurazione
Elevata precisione in modo costante
La misurazione è eseguita direttamente durante il processo di lavoro; pertanto, l'errore di Abbe è notevolmente ridotto
La misurazione è eseguita direttamente durante il processo di lavoro; pertanto, l'errore di Abbe è notevolmente ridotto
La scala di misurazione costituisce parte integrante della guida; di conseguenza diminuiscono l'analisi della dilatazione termica e il dispendio di compensazione per il comando
Elevata qualità di corsa per assenza di pulsazioni dei corpi volventi
Elevata affidabilità e durata
MSQscale si basa sul design di successo di MINISLIDE MSQ e sull'affermata tecnologia di misurazione di MINISCALE Plus
