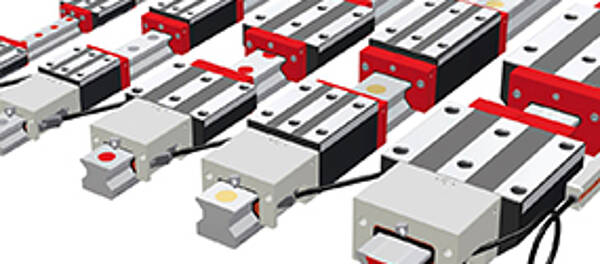

완벽한 거리 측정을 위한 통합 측정 시스템 롤러와 볼에 적합한 AMSABS 3B 타입
단일프로파일 가이드웨이의 최대 길이는 6m입니다. 필요한 경우 여러 MONORAIL을 서로 연결할 수 있습니다.
AMS absolute. 설계, 생산, 물류 및 시운전의 측면에서 비용 절감.
T이제 롤러 가이드웨이용 AMSABS 3B 제품에 자기 저항 측정 기술과 absolute 디지털 인터페이스가 결합되었습니다.
다음과 같은 입증된 AMS 제품의 장점을 제공합니다.
- 안전한 자기 저항 감지
- 단일 길이 최대 6m
- 모든 사이즈에 하나의 리드 헤드 사용
- 레일 및 리드 헤드의 완벽한 호환성
다음 추가 기능을 추가해 산업 환경에서 거리 측정 시스템 작업을 간소화했습니다.
- absolute 디지털 인터페이스
- 작동 조건 표시
- 직렬 링크를 통한 구성 및 진단 옵션
- 유효한 정보를 처리하여 작동 신뢰성 향상
새로운 인터페이스
AMSABS는 SSI, SSI + SinCos와 모든 Fanuc 제어장치에 연결할 수 있는 완벽한 인터페이스를 갖추고 있습니다. 최근 Siemens Drive CLiQ ® * 및 Mitsubishi 인터페이스가 새로 추가되었습니다. Siemens 드라이브 CliQ 인터페이스는 SIL 1에 따라 인증되었습니다.
(*DRIVE-CLiQ는 지멘스의 등록 상표입니다. )
모노레일AMS 3B는, 예를 들어 모노레일 MR 철도 시스템에 기반한 통합 자기 저항 측정 시스템입니다. 소형 건물 축 변위 측정 및 관리는 이런 통합으로 인한 공작 기계에서 사용하기에 적합합니다. 사용자가 측정 시스템을 추가 설치하거나 조정할 필요가 없습니다. 오히려 사용자는 기계의 설계, 제조 및 유지보수에 소요되는 비용을 절약할 수 있습니다. AMS 3B를 사용하면 기계의 정밀도와 공정 신뢰도가 함께 높아집니다.
SCHNEEBERGER의 통합형 길이 측정 시스템 AMS는 볼 기반 시스템뿐만 아니라 롤에 기반한 모노레일 가이드 투어에 완벽하게 통합되며, ±5 µm/m의 허용 오차로 정확한 프로시저를 보장합니다.
자세한 정보:
보도자료 링크
통합 디지털 및 아날로그 거리 측정 시스템(롤러 또는 볼 장착)
디지털 및 아날로그 측정 시스템은 정밀한 선형 이동이 가능하고 가장 엄격한 공차를 유지합니다.
 |  |  | | | |  |  |  | |
|---|---|---|---|---|---|---|---|---|---|
| AMSA 3B 타입 | AMSD 3B 타입 | AMSA 4B 타입 | AMSD 4B 타입 | AMSABS 3B 타입 | AMSABS 4B 타입 | AMSA 3L 타입 | MINISCALE 타입 | MINISLIDE MSQscale 타입 | |
| 더 | 더 | 더 | 더 | 더 | 더 | 더 | 더 | ||
| 자기 저항 |  | | | | | | | ||
| 광학 | | | |||||||
| MONORAIL MR과 함께 사용 가능 | | | | | |||||
| MONORAIL BM과 함께 사용 가능 | | | | ||||||
| MINIRAIL과 함께 사용 가능 | | ||||||||
| 인크리멘탈 측정 방법 | | | | | | | | ||
| 앱솔루트 측정 방법 | | | |||||||
| MSQ과 함께 사용 가능 | |
- 전설
- 100% 최고의 선택
75%
50%
25 % 우수한 선택
0%
Product overview AMSABS 3B carriages
Technical data and options
Dimensions and capacities
Links to the following sizes:
AMSABS 3B 25 Integrated measuring system absolut with rollers
AMSABS 3B 30 Integrated measuring system absolut with rollers
AMSABS 3B 35 Integrated measuring system absolut with rollers
AMSABS 3B 45 Integrated measuring system absolut with rollers
AMSABS 3B 55 Integrated measuring system absolut with rollers
AMSABS 3B 65 Integrated measuring system absolut with rollers
Various options regarding lubrification and sealing of the measuring carriages mean that optimal adjustments can be made to the requirements of the application. The easily exchangeable reading head is identical and replaceable for all sizes.
Product overview of AMSABS 3B carriages
Product overview AMSABS 3B rails
Technical data and options
Dimensions and capacities
Links to the following sizes:
AMSABS 3B 25 Integrated measuring system absolut with rollers
AMSABS 3B 30 Integrated measuring system absolut with rollers
AMSABS 3B 35 Integrated measuring system absolut with rollers
AMSABS 3B 45 Integrated measuring system absolut with rollers
AMSABS 3B 55 Integrated measuring system absolut with rollers
AMSABS 3B 65 Integrated measuring system absolut with rollers
With the MONORAIL AMSABS 3B, SCHNEEBERGER provides an integrated measuring system for absolute distance measurement for use in automation engineering, mechanical handling technology and machine tool engineering, whereby high force absorption and precise distance measurements are required in small assembly spaces. From a mechanical point of view, the AMSABS 3B is based on the MONORAIL MR roller guide up to a length of 6m. The distance measurement system’s compact housing facilitates the construction of highly compact axes. SCHNEEBERGER provides an absolute interface with various cable lengths to connect it with the SSI, SSI+SinCos, FANUC, Mitsubishi and Siemens Drive CliQ® controllers
Product overview of AMSABS 3B rails
AMS 영화
당사의 고객 요건:
기계 공정과 밀접한 거리 측정 시스템을 빠르게 조립하고 공간을 절약함
당사의 솔루션:
통합 거리 측정 시스템 - 고정밀, 신뢰할 수 있고 간편한 유지보수.
SCHNEEBERGER overview MONORAIL and AMS
새로운 설치 동영상으로 더 쉽게 제품을 설치하세요.
슈니베르거 읽기 헤드 장착 지침
보도 자료
Integrated measuring system guarantees exact travel distances
For over ten years, Schneeberger has been developing compact, integrated distance measuring systems for its monorail guideways and today, sets the standard in terms of accuracy, design, installation, adjustment, operation and maintenance.지금 다운로드
Integrated measuring system for distance measurement
Schneeberger offers cost-optimised solutions in the form of its Integrated measuring system for distance measurement, which can be used for a wide range of applications.지금 다운로드
타입 AMS 측정 시스템용 CAD 데이터 다운로드:
선택된 크기는 구성될 수 있으며 일반적인 모든 데이터 형식에서 이용 가능합니다. 적절한 크기 결합에서 클릭하여 다운로드를 시작하십시오.
다음 링크를 클릭하면 CADENAS로 자동 리디렉션됩니다.CAD 데이터 열기
특징
- MTI용 absolute 인터페이스
- 참조 없이 리드 헤드 교체
- 작동 시작 후 absolute 위치
