NDN 유형의 마이크로 저마찰 테이블 (볼)

0으로 역진하는 사전 설치는 극도로 낮은 배출 저항의 결과가 됩니다.

주요 부품은 스테인리스 스틸로 만들어졌습니다.

제품 요청용 문의 양식

이 제품에 대해 궁금한 사항이 있습니까? 당사에 메시지를 보내십시오. 영업 담당자가 기꺼이 도와드릴 것입니다.

NDN 타입 마이크로 마찰 없는 테이블, 크기 05 – 2

마이크로 저마찰 테이블 타입 NDN
마이크로 저마찰 테이블 타입 NDN

NDN 유형의 마이크로 비마찰 테이블은 4개의 주요 부품으로 구성됩니다: 스테인리스 스틸의 상단 및 하단 부분, 황동 케이지 및 스테인리스 롤러 요소 U모양의 케이지는 두 줄의 볼로 연결되어 케이지 이탈에 대한 경향이 크게 제거됩니다. NDN 마이크로 비마찰 테이블은 0으로 역진하며 사전 설치되고 배출 저항은 극도로 낮아집니다. NDN 유형은 3가지 크기에서 단일 축 버전으로 이용 가능합니다.

새로운 옵션: 케이지 제어 기능이 통합된 NDN-KS 사이즈 05-1

신제품: 마찰이 없는 마이크로 테이블형 NDN-KS
신제품: 마찰이 없는 마이크로 테이블형 NDN-KS

케이지는 세로축을 따라 자유롭게 움직일 수 있기 때문에, 불균형한 하중 분산, 높은 가속도, 수직 설치 상황 또는 온도 차이로 인해 케이지가 원치 않게 움직이는 경우가 종종 발생합니다. 이 현상은 케이지를 정기적으로 다시 중심에 맞춰야 하기 때문에 모든 작업의 효율성을 떨어뜨립니다.

마이크로 롤러 NDN-KS에는 이제 케이지 크리핑을 효과적으로 제거하는 강력하고 진보된 케이지 강제 제어 기능이 옵션으로 장착되어 있습니다. 이 제어 시스템의 기어는 캐리지와 레일에 정확하게 통합되어 있습니다. 직경 1.5mm 미만의 기어 휠은 최고의 정밀 표준에 따라 제조됩니다.

마이크로 롤러 NDN-KS는 수직 응용 분야를 위한 자동화, 기계 공학 분야에서 가장 까다로운 요구 사항에 이상적입니다. 부식 방지 강철로 제공되며, 스트로크가 5~40mm인 다양한 크기로 제공됩니다.



주요 장점:

  • 케이지 리셋 불필요: 케이지 크리핑 없이 안정적인 성능
  • 매우 빠른 속도 및 가속도: 최대 3m/s 및 300m/s²
  • 컴팩트한 디자인: 최소한의 공간에서 최대의 성능 발휘
  • 최소한의 설치 공간(10mm)에서 정밀성과 최대의 신뢰성



특허 출원 중

SCHNEEBERGER E-SHOP

SCHNEEBERGER micro frictionless tables - limited quantity, easy ordering, quick delivery

마이크로 비마찰 테이블

비마찰의 소형 테이블은 심지어 고온 및 진공상태 같은 극도로 까다로운 응용 분야에 적합할 수 있습니다.

MS 타입ND 타입타입 NDN
하중
강성
작동 특성
케이지 이탈 방지 옵션
가벼운 무게의 디자인
내식성
가속도/진동
  • 전설
  • 100%100% 최고의 선택
  • 75%75%
  • 50%50%
  • 25%25 % 우수한 선택
  • 0%0%

다운로드

Slides - Product catalog
Slides - Product catalog Dynamic and Precise지금 다운로드

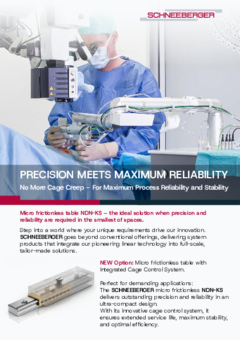

Type NDN-KS micro frictionless table
Type NDN-KS micro frictionless table 지금 다운로드

SCHNEEBERGER overview linear bearings and positioning systems

타입 NDN용 CAD 데이터 다운로드:

선택된 크기는 구성될 수 있으며 일반적인 모든 데이터 형식에서 이용 가능합니다. 적절한 크기 결합에서 클릭하여 다운로드를 시작하십시오.

다음 링크를 클릭하면 CADENAS로 자동 리디렉션됩니다.

CAD 데이터 열기
