一体式测距系统AMSABS 3B绝对式/滚柱型和滚珠型
单件标准型导轨的最大长度为六米。不过，如果需要，可将多个 MONORAILS 连在一起。
AMS 绝对式。节省设计、生产、物流及调试成本。
适用于滚柱直线导轨，结合了成熟的磁栅测量技术和绝对式数字接口的优点。
具有成熟的AMS产品的优点
- 安全的磁栅感应技术
- 单根长度可达6米
- 读书头适用于所有规格
- 导轨和读数头具有互换性
我们增加了以下附加功能，以简化在工业环境中行程测量系统的工序。
- 绝对式数字接口
- 运行条件的显示
- 通过串行链路配置和诊断选项
- 通过处理有效信息提高运行可靠性
新接口
AMSABS为SSI, SSI+SinCos和所有Fanuc控制器的连接提供一个绝对接口。最近增设了西门子DRIVE CLiQ®*和三菱接口。西门子DRIVE CliQ接口已经SIL 1认证。
(*DRIVE-CLiQ是西门子公司的注册商标。)
例如：单轨AMS 3B 是以滚轴型材轨道导向装置单轨MR为基础的一个集成磁电阻测量系统。通过这种整合形成了结构紧凑的带线性测量和导向装置的轴线，其特别适合于在机床中使用。对于用户来说，不存在对测量系统的额外安装和调整； 这种整合能节省很多机械的结构、制造和维护成本。此外，机器的精度和工艺的可靠性也受益于AMS 3B的使用。
SCHNEEBERGER的集成长度测量系统AMS完美地融入单轨导向装置 - 无论是与滚轴-还是与球体底座 - 进行整合， 并确保准确路径的公差在±5微米/米内。
更多信息：
连接至技术数据表
集成的数字和模拟测距系统（带有滚柱或滚珠）
数字和模拟测量系统可实现精确的线性运动，并保持最严格的公差。
 |  |  | | | |  |  |  | |
|---|---|---|---|---|---|---|---|---|---|
| 系列AMSA 3B | 系列 AMSD 3B | 系列AMSA 4B | 系列 AMSD 4B | 系列 AMSABS 3B | 系列 AMSABS 4B | 系列AMSA 3L | 系列 MINISCALE PLUS | 系列 MINISLIDE MSQscale | |
| 更 | 更 | 更 | 更 | 更 | 更 | 更 | 更 | ||
| 磁栅 |  | | | | | | | ||
| 光栅 | | | |||||||
| 可与MONORAILMR一起使用 | | | | | |||||
| 可与MONORAIL BM一起使用 | | | | ||||||
| 可与MINIRAIL一起使用 | | ||||||||
| 增量测量方法 | | | | | | | | ||
| 绝对测量法 | | | |||||||
| 可与MSQ一起使用 | |
- 说明
- 100 % 最佳选择
75%
50%
25 % 明智选择
0%
Product overview AMSABS 3B carriages
Technical data and options
Dimensions and capacities
Links to the following sizes:
AMSABS 3B 25 Integrated measuring system absolut with rollers
AMSABS 3B 30 Integrated measuring system absolut with rollers
AMSABS 3B 35 Integrated measuring system absolut with rollers
AMSABS 3B 45 Integrated measuring system absolut with rollers
AMSABS 3B 55 Integrated measuring system absolut with rollers
AMSABS 3B 65 Integrated measuring system absolut with rollers
Various options regarding lubrification and sealing of the measuring carriages mean that optimal adjustments can be made to the requirements of the application. The easily exchangeable reading head is identical and replaceable for all sizes.

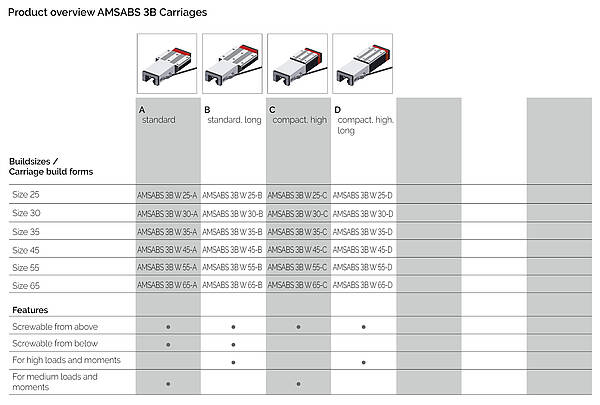

Product overview of AMSABS 3B carriages
Product overview AMSABS 3B rails
Technical data and options
Dimensions and capacities
Links to the following sizes:
AMSABS 3B 25 Integrated measuring system absolut with rollers
AMSABS 3B 30 Integrated measuring system absolut with rollers
AMSABS 3B 35 Integrated measuring system absolut with rollers
AMSABS 3B 45 Integrated measuring system absolut with rollers
AMSABS 3B 55 Integrated measuring system absolut with rollers
AMSABS 3B 65 Integrated measuring system absolut with rollers
With the MONORAIL AMSABS 3B, SCHNEEBERGER provides an integrated measuring system for absolute distance measurement for use in automation engineering, mechanical handling technology and machine tool engineering, whereby high force absorption and precise distance measurements are required in small assembly spaces. From a mechanical point of view, the AMSABS 3B is based on the MONORAIL MR roller guide up to a length of 6m. The distance measurement system’s compact housing facilitates the construction of highly compact axes. SCHNEEBERGER provides an absolute interface with various cable lengths to connect it with the SSI, SSI+SinCos, FANUC, Mitsubishi and Siemens Drive CliQ® controllers

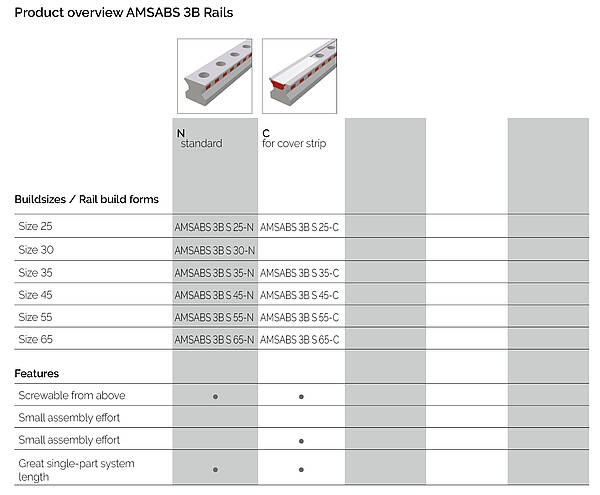

Product overview of AMSABS 3B rails
AMS 电影
客户要求：
节省空间且快速装配的测距系统，接近加工过程。
我们的解决方案：
集成的测距系统 - 高精度，可靠且维护工作量低。
SCHNEEBERGER overview MONORAIL and AMS
SCHNEEBERGER MONORAIL小车的装配说明
SCHNEEBERGER阅读头的安装说明
联系媒体代表
Integrated measuring system guarantees exact travel distances
For over ten years, Schneeberger has been developing compact, integrated distance measuring systems for its monorail guideways and today, sets the standard in terms of accuracy, design, installation, adjustment, operation and maintenance.现在下载
Integrated measuring system for distance measurement
Schneeberger offers cost-optimised solutions in the form of its Integrated measuring system for distance measurement, which can be used for a wide range of applications.现在下载
可供下载的 AMS 测量系统型 CAD 数据：
所选尺寸可配置，并以所有通用数据格式提供 请点击相应的尺寸组合开始下载。
要开始下载，请点击相应的尺寸组合。
点击以下链接，您将自动跳转到 CADENAS。打开 CAD 数据
产品特点
- 使用绝对式接口适用于MTI
- 更换读数头时系统无需归零
- 系统启动后显示绝对位置
